La dimension camion est un élément important à prendre en compte dans le transport routier de marchandise.

Connaître les dimensions standards des véhicules les plus communs permet de rapidement prendre des décisions pour adapter son moyen aux contraintes du trafic (tunnels, ponts, transport internationale, livraison sous-sol, etc.)



Tu découvriras les dimensions des camions les plus communs sur le marché.

Ces valeurs seront des standards ou des moyennes qui permettent de partager une information proche de la réalité, rapidement.
Ces valeurs ne seront en revanche pas exactes dans le sens où, d’un modèle à l’autre ou en raison de spécificités, la dimension d’un camion peut varier.



Dans cet article nous allons présenter comment se défini la taille des camions et ensuite les dimensions pour les véhicules fréquent chez les transporteurs.







Dimension camion – Les différents formats :



Dimension intérieure camion

La dimension intérieure d’un camion, c’est l’espace disponible à l’intérieur pour transporter tes marchandises ou autres articles. Elle comprend la longueur, la largeur et la hauteur de la caisse, ainsi que la hauteur sous plafond. C’est un aspect important à considérer lorsque tu choisis un camion, car elle détermine combien de marchandises tu peux transporter à la fois et l’espace de chargement et déchargement disponible. Il est donc important de choisir une dimension intérieure qui correspond à tes besoins de transport.



Dimension extérieure camion



La dimension extérieure d’un camion dépend du modèle et du fabricant, mais elle inclut généralement ta longueur, ta largeur et ta hauteur. Les dimensions sont souvent exprimées en pouces ou en mètres et peuvent t’aider à savoir si le camion peut rentrer dans des espaces restreints ou pour estimer sa capacité de chargement.



Dimension hors-tout camion



La dimension hors-tout (ou « hors tout » en français) est la mesure totale de la longueur, de la largeur et de la hauteur d’un objet, y compris toutes les parties saillantes. En général, cette dimension est utilisée pour déterminer si un objet peut entrer dans un espace restreint, comme un parking souterrain ou un tunnel, ou pour évaluer la taille totale d’un objet pour d’autres fins de planification.



Quelle est la différence entre dimension camion hors-tout et dimension extérieure



La dimension extérieure d’un véhicule désigne les mesures de la longueur, de la largeur et de la hauteur du véhicule, sans inclure les éléments saillants tels que les rétroviseurs ou les accessoires.



La dimension hors-tout, d’autre part, inclut les éléments saillants et est donc plus grande que la dimension extérieure. Elle est utilisée pour déterminer si le véhicule peut entrer dans des espaces restreints, tels que des parkings souterrains ou des tunnels, en prenant en compte les parties saillantes.



En résumé, la dimension extérieure mesure la taille du véhicule lui-même, tandis que la dimension hors-tout mesure la taille totale du véhicule, y compris les éléments saillants.

Dans tes activités transports, tu devras évidemment prendre en compte la dimension hors-tout du matériel sélectionné pour un transport.



Dans cet article je vais parler principalement de dimension camion extérieure car il s’agit de partager des ordres de grandeurs.





Dimension semi-remorque



Nous allons utiliser les éléments présentés dans la première partie de l’article pour présenter la dimension des semi-remorques.



Dimension intérieure semi-remorque



La taille intérieure d’une semi-remorque est très standardisée.



Comme présenté dans la première partie de l’article, nous calculons les dimensions intérieures via la hauteur, la longueur et la largeur remorque camion.



La hauteur utile d’une semi-remorque peut varier en fonction des modèles, si tu as du standard ou une méga ou une réhaussable tu auras des hauteurs intérieures différentes.



Dimension intérieure tautliner ou fourgon :

  • Largeur intérieure Semi-remorque : 2.45m
  • Longueur intérieure semi-remorque : 13.60m
  • Hauteur intérieure semi-remorque : 2.70m

Le passage de porte est généralement plus bas que la hauteur sous toit. Cet élément est très variable d’un modèle à l’autre mais il faut en général considéré une perte de 10cm au cadre de porte. Soit une hauteur de passage aux portes de la semi remorque de 2.60m.



Une information très importante et souvent utilisée par les chargeurs est le volume d’une semi-remorque.

Le volume d’une remorque est le chiffre obtenu par la multiplication de la longueur, de la largeur et de la hauteur.

Le volume semi-remorque est de 90M3 pour une tautliner ou un fourgon standard



Si tu souhaites tout savoir sur un chargement camion complet ou des plans de chargements palettes 80×120 ou 100×120, je t’invite à lire cet article quand tu auras fini celui-ci :  Plan de chargement palettes camions et porteurs



dimension semi-remorque

Dimension intérieure d’un frigo :

  • Largeur intérieure Semi-remorque frigorifique : 2.45m
  • Longueur intérieure semi-remorque : 13.60m
  • Hauteur intérieure remorque frigo : 2.70m dans la plupart des cas sauf au niveau du groupe ou nous pouvons avoir les protections qui donnent une auteur totale de 2.50m ou 2.45m.



Une information très importante et souvent utilisée par les chargeurs est le volume d’une semi-remorque.

Le volume d’une remorque est le chiffre obtenu par la multiplication de la longueur, de la largeur et de la hauteur.

Le volume semi-remorque est de 90M3 pour une tautliner ou un fourgon standard







Dimension extérieure semi-remorque



La dimension extérieure d’une semi-remorque est généralement de :



Dimension extérieure remorque sec :

  • Largeur extérieure semi-remorque : 2.55m
  • Longueur extérieure semi-remorque : 13.80m
  • Hauteur totale d’une remorque : 4.00m



Dimension extérieure remorque frigo :

  • Largeur semi-remorque : 2.60m
  • Longueur semi-remorque : 13.80m
  • Hauteur totale d’une remorque : 4.00m



Il faut garder à l’esprit que le groupe frigorifique va dépasser de la caisse et se retrouvera entre la cabine du tracteur et la caisse de la remorque.



Dimension camion ensemble articulé



Un tracteur et un semi-remorque forme un ensemble articulé. La taille d’un camion complet est une question souvent posée.

On parlera que de dimension extérieure ici car la dimension intérieure reste identique à la remorque.



Dimension totale ensemble articulé



  • Largeur extérieure Semi-remorque : 2.60m
  • Longueur extérieure semi-remorque : 16.50m
  • Hauteur totale d’une remorque : 4.00m



taille d'un poids lourd



Pour rappel, les dimensions maximales d’un camion sont réglementées.



La longueur maximum d’un ensemble articulé ne peut pas dépasser 16.5 mètres.

La longueur maximale d’un camion-remorque (ou train routier) ne peut pas dépasser les 18.75m.

Tout le détail est proposé sur l’article suivant du code de la route : Dimensions des véhicules





Dimension Porteur 26tonnes



Les porteurs 26 tonnes sont des camions avec un châssis qui porte directement la caisse.

Dans la majorité des cas celles-ci sont fixes.

Il existe des porteurs 26 tonnes frigos, fourgons ou bâchés.

Nous retrouvons le plus fréquemment des porteurs frigorifiques en distribution car ils offrent une bonne capacité de chargement et permettent de faire de la livraison en ville.



Les dimensions d’un porteur 26 tonnes peuvent varier car les transporteurs peuvent avoir une grande flexibilité sur la longueur du châssis et donc la caisse qui sera fixée sur le camion.



Nous allons nous concentrer sur les deux dimensions les plus communes :

Le porteur 26tonnes 18 palettes.

Et le porteur 26 tonnes 21 palettes.



La seule distinction sera la longueur de la caisse qui permettra de mettre plus ou moins de palettes.



Dimension intérieure porteur 26 tonnes 18 palettes



  • Largeur intérieure porteur 26 tonnes : 2.45m
  • Longueur intérieure porteur 26t : 7.50m (selon carrossage)
  • Hauteur intérieur porteur 26t : 2.40 à 2.50m (selon carrossage)

Dimension extérieure porteur 26 tonnes 18 palettes



  • Largeur extérieure porteur 26 tonnes : 2.55m à 2.60m
  • Longueur extérieure porteur 26t : 10m (selon carrossage)
  • Hauteur extérieure porteur 26t : 3.80m (selon carrossage, les plus petits modèles peuvent faire 3.3m et les plus grosses caisses peuvent faire des dimensions jusqu’à 4.00m)

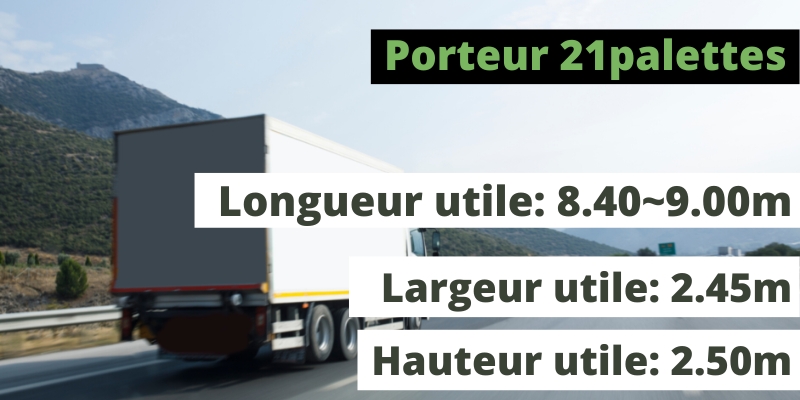

Dimension intérieure porteur 26 tonnes 21 palettes

  • Largeur intérieure porteur 26 tonnes : 2.45m
  • Longueur intérieure porteur 26t : 8.4m à 9.00m (selon carrossage)
  • Hauteur intérieur porteur 26t : 2.40 à 2.50m (selon carrossage)

Dimension extérieure porteur 26 tonnes 21 palettes

  • Largeur extérieure porteur 26 tonnes : 2.55m à 2.60m
  • Longueur extérieure porteur 26t : 11.5m (selon carrossage)
  • Hauteur extérieure porteur 26t : 3.80m (selon carrossage, les plus petits modèles peuvent faire 3.3m et les plus grosses caisses peuvent faire des dimensions jusqu’à 4.00m)



dimension porteur 26 tonnes





Dimension camion Porteur 19tonnes



Comme les porteurs 26t, les porteurs 19 tonnes sont des camions avec un châssis qui porte directement la caisse.

Dans la majorité des cas celles-ci sont fixes.

Il existe des porteurs 19 tonnes frigo, fourgon ou tautliner.

Nous retrouvons le plus fréquemment des porteurs frigorifiques en distribution car ils offrent une bonne capacité de chargement et permettent de faire de la livraison en ville.



Les dimensions d’un porteur 19 tonnes peuvent varier car les transporteurs peuvent avoir une grande flexibilité sur la longueur du châssis et donc la caisse qui sera fixée sur le camion.



Nous allons nous concentrer sur les deux dimensions les plus communes :

Le porteur 19t 18 palettes.

Et le porteur 19t 21 palettes.



La seule distinction sera la longueur de la caisse qui permettra de mettre plus ou moins de palettes.



Dimension intérieure porteur 19 tonnes 18 palettes



  • Largeur intérieure porteur 26 tonnes : 2.45m
  • Longueur intérieure porteur 26t : 7.50m (selon carrossage)
  • Hauteur intérieur porteur 26t : 2.40 à 2.50m (selon carrossage)

Dimension extérieure porteur 19 tonnes 18 palettes



  • Largeur extérieure porteur 26 tonnes : 2.55m à 2.60m
  • Longueur extérieure porteur 26t : 10m (selon carrossage)
  • Hauteur extérieure porteur 26t : 3.80m (selon carrossage, les plus petits modèles peuvent faire 3.3m et les plus grosses caisses peuvent faire des dimensions jusqu’à 4.00m)



dimension porteur 19 tonnes



Dimensions intérieures porteur 19 tonnes 21 palettes

  • Largeur intérieure porteur 19 tonnes : 2.45m
  • Longueur intérieure porteur 19t : 8.4m à 9.00m (selon carrossage)
  • Hauteur intérieure porteur 19t : 2.40 à 2.50m (selon carrossage)



Dimension extérieure porteur 19 tonnes 21 palettes

  • Largeur extérieure porteur 19 tonnes : 2.55m à 2.60m
  • Longueur extérieure porteur 19t : 11.5m (selon carrossage)
  • Hauteur extérieure porteur 19t : 3.80m (selon carrossage, les plus petits modèles peuvent faire 3.3m et les plus grosses caisses peuvent faire des dimensions jusqu’à 4.00m)





Il est important de rappeler un élément clé dans le choix des dimensions des caisses.

Certes plus une caisse est grande plus elle permet de transporteur de palettes. Mais dans le cas du porteur 19t, surtout dans sa déclinaison frigorifique, le poids à vide est important et donc la charge utile est fortement impactée.

Il est inutile de faire un véhicule trop long dans lequel tu auras systématiquement de la place au sol inoccupé pour ne pas être en surcharge. Tout ce que tu gagneras c’est des conducteurs qui vont péniblement manœuvrer avec un porteur inutilement long pendant leur tournée de distribution.

Il est donc important de toujours tenir compte de la charge utile d’un camion en plus de ses dimensions.







Dimension camion 20m3 VUL 3,5T



De nombreuses entreprises de transport spécialisée dans la livraison à domicile ou le déménagement s’équipe de VUL 20M3.



Ces véhicules sont généralement conçus dans le but de rester dans la catégorie des véhicules légers.

Tu peux ainsi trouver plus facilement des conducteurs car le permis poids lourds n’est pas exigé.



La conception de ces véhicules est proche de celle des porteurs, mais en version réduite.



Il s’agit d’une cabine et d’un moteur sur un châssis sur lequel est aussi ajouté une caisse.

La charge utile est toujours un enjeu de taille lorsqu’il s’agit de produire ces véhicules et de les exploiter.



Voici les dimensions d’un camion 20m3



Dimension intérieure VUL 20M3 caisse



  • Largeur intérieure camion 20m3 : 2.1m
  • Longueur intérieure camion 20m3 : 4.2m
  • Hauteur intérieure 3t5 20M3 : 2.2m



dimension vul 20m3

Dimension extérieure VUL 20M3



  • Largeur extérieure VUL 20M3 : 2.1m
  • Longueur extérieure camion 20M3 : 6.8m à 7m
  • Hauteur extérieure camion 20m3 : 2.9m à 3.25m

Les constructeurs ont des dimensions de caisses très variables.

Il est donc très important de se reporter aux plans officiels du véhicule avec ses dimensions.
